不用可变电容的矿石收音机

矿石收音机不用电源，既没有多级放大所产生的失真积累，也没有外差机的镜像干扰，自己制作，自娱自乐，不影响他人。听着广播，不用关机，安然入睡，岂不悠哉悠哉。

一般的收音机都用可变电容选择电台，矿石机也是一样，但是可变电容如今不易购买，性能较好的空气可变电容更不宜购买。即使有一些个人收藏也贵得出奇。

想玩矿石机的就不如另想思路，下面的电路用可变电感作调谐。电感的调整实际上是移动磁棒线圈在磁棒上的位置实现，而磁棒还是便于购买的。与可变电容相比，绝没有可变电容动片和焊片接触不良，或蹭片所产生的不稳定和噪声。

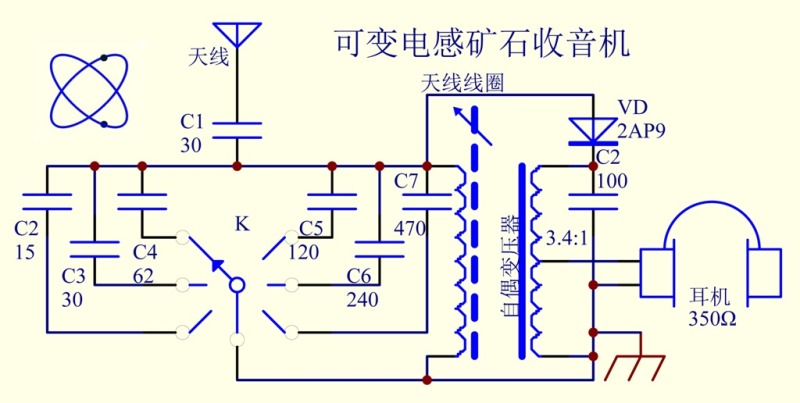

下面是其原理图：

磁性天线的线圈中心和磁棒中心重合时电感量最大，移出并远离磁棒时成为空心线圈电感量最小。但这时线圈的优值会下降，性能发生变化，所以向两边移的和磁棒对齐就行了。

调谐电容C2至C7的选择应使每个相邻波段的接收频率有一定的重叠量，这取决于电感最大值和最小值的比值。比值大，电容的容量可以差别大一些，反之则应小一些。

原理图中使用的350Ω常用耳机阻抗太低，所以用自耦变压器做阻抗变换。如果下面所示的有高阻抗耳机时可以把自耦变压器去掉，直接把高阻抗耳机跨接在100P电容C2的两端就行了。

说明如下:

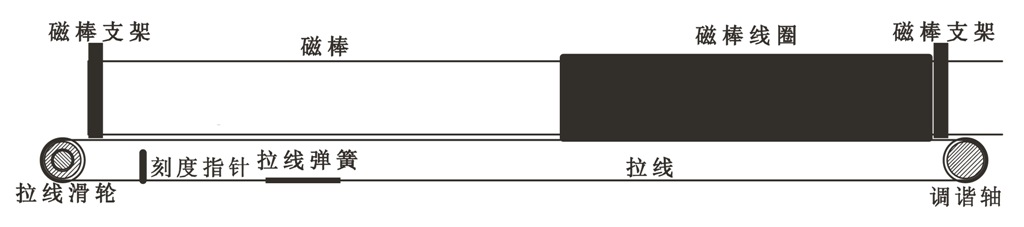

1、为了有较大的调整范围，磁棒应选择长一些的，以180至200的较好。受图幅限制，磁棒没有全长画出。

2、磁棒支架起限位作用，调至电感量最大时，天线线圈应在磁棒中心。

3、拉线在绕制线圈时压在骨架和线圈之间即可，骨架容量不足时可以绕制两层。

4、图中刻度指针和旋转方向相反，比较别扭，把它粘接在磁棒线圈上就没有该问题了。

5、移动线圈，线圈导线需要移动是个缺点。固定线圈移动磁棒亦可，但是磁棒安装拉线困难，并占用较大空间。

6、使天线线圈在磁棒上灵活移动是根本目的，完全可以根据自己的情况灵活掌握。

原理简易无需说明，电容C1—C7应用高频特性好的云母电容或高频瓷片电容。

天线的架设

天线是矿石收音机唯一的能量来源，当然架设一架好天线是非常必要的，有关方法请在微信搜索一下，看看有没有介绍。仅介绍两种省事的方法，不妨一试。

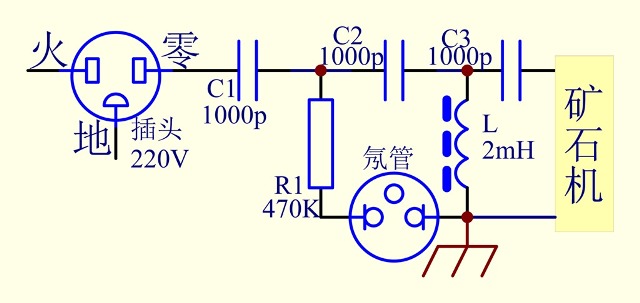

1、用电源零线作天线，如下图所示：

图中氖管做接线指示，现在可用蓝色发光二极管。插头插入电源，天线连接火线时，氖管或发光二极管发光，应作处理。先看插座是否左零右火，不是改插座，是改插头接线。L消除可能存在的电源电压。

注意：该方法实际上是用电源入户前的一段架空导线作天线，当电源采用地下电缆，入户前没有架空导线时该方法无效。

2、用电话线作天线：

用电话线作天线也要求入户前有一段架空线，通讯电缆效果可能差些，光纤肯定不能用。

注意：一定要用两个相同的电容C1、C2接在电话线的两条外线上，如图所示并连在一起接至矿石收音机，这样不会破坏通讯线路的平衡对称，而电容也很小所以不会影响通讯。否则会使通讯线路产生地气声，影响通话。

矿石收音机的阻抗匹配

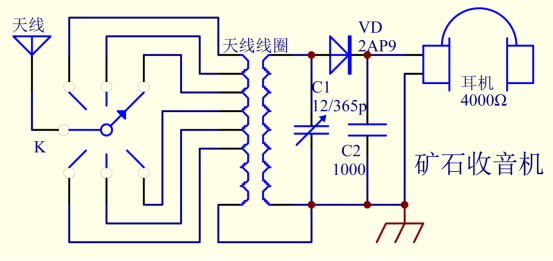

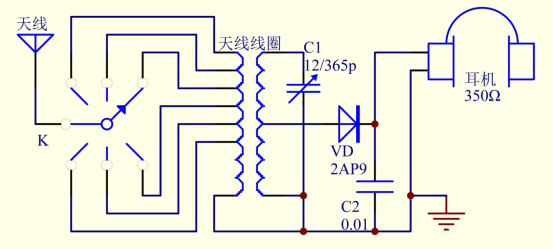

下图是上世纪典型的矿石机的原理图，因为他的工作太简单了，至今也没有什么改变，实际上也很难做出什么改变。有的所谓改进，也只不过是不痛不痒的解决一下元器件的代用问题。

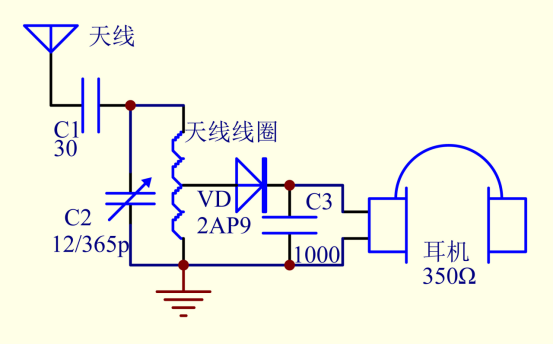

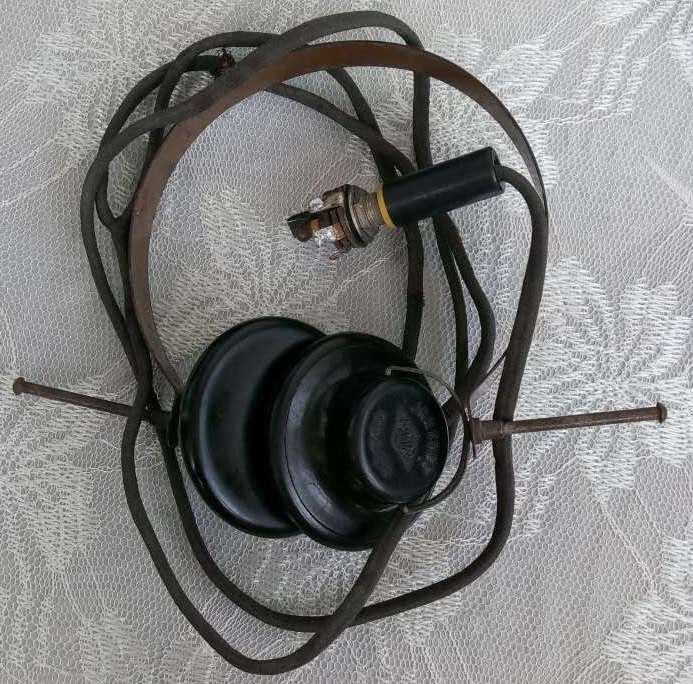

因为上图中的高阻抗耳机已无生产，于是不得不采用下面的两种电路已取得阻抗匹配。

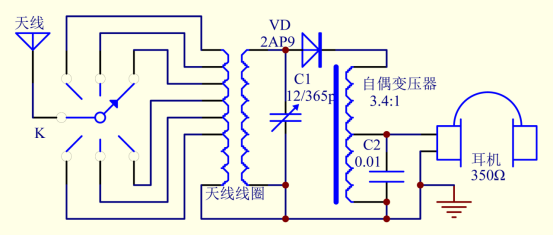

但产生了一个问题，抽头处的信号电压是低于天线线圈整体电压的，使本来就不高的信号电压更低了。而信号电压比较高时才利于检波二极管的工作，检波效率才高，失真才小。所以推荐使用下面的电路，通过自偶变压器把耳机的阻抗提高，使检波二极管可以直接在调谐回路上检波。

于是有的矿友使用电源变压器作匹配，然而有两点不足：

1、电源变压器的匝数比不一定合适，

2、功率小的电源变压器初级线圈匝数太多，线圈电阻太大，势必使铜损增加。功率大的电源变压器虽然说线圈电阻小，但体积大、笨重，昂贵、又不美观。

我发现电话机中的通话感应线圈作这里的自偶变压器十分合适，它是传输语音专用的，体积，铜损、铁损都小，效率高。

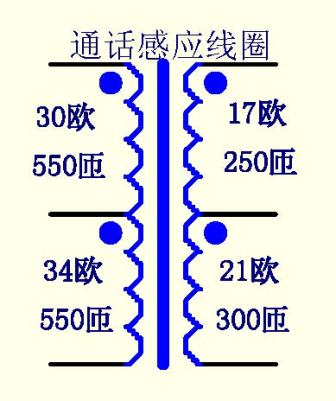

下面是其原理图和两种实物图，它的抽头很多，适当的组合一下可以得到很多的匝数比。

使用时注意串联绕组一定要把同名端和异名端连接在一起，连接错了相当于两个匝数相减，白引入一个电阻，当然不利。

可按下式选取匝数，计算阻抗：

式中：n1总匝数，接成自耦形式全部串联这里是1650匝。z1入端阻抗，这里取4000Ω。z2耳机阻抗。n2待求匝数。

共有两个未知数，根据耳机阻抗就很容易把所需的匝数求出来，选择最为接近的线圈就可以了。反正有250匝，300匝，550匝，800匝，850匝等可供选择。
