DL型系列道口信号灯

该系列是铁路道口信号机专用信号灯，内部空间较大，方便安装闪光板、道口报警音响变压器和音响板，

使用高亮度发光二极管（LED），在功率相同的情况下亮度高。颜色齐全，光色标准，光率小，寿命长，使用中无需维护。

颜色齐全，有红、黄、绿、蓝、白。

直径有200mm，300mm，400mm。

驱动电压交流有18V、110V、220V、380V四种主要规格。适用电压范围宽，限流特性好，电压变化时亮度变化小。

直流有12V、24V两种。恒流驱动，电压变化时发光体亮度不变，两种电压仙界能满足10-30V 的电压范围内正常工作。

考虑到节省安装位置，便于在位置狭小处使用，或降低成本，有单灯双色、单灯三色供用户选用。

上面的图片是直径200mm、300mm和直径400mm三种信号灯外形。 下面是各种规格简介：

订。
三、各种LED发光盘：

两种形状：方形、圆形，以满足各种信号灯的使用。方形宽220mm，高小于200mm，安装孔206mm×30mm。圆形直径183mm，安装孔位置圆直径179mm。外形如右图所示。
1、方形发光盘。

方型发光盘印制板可用面积较大，安装有闪光控制电路，不用另设闪光板。但是这样使得品种较多，只能专板专用，灵活性较小。不如下面的圆型发光盘使用灵活，可以组成更多的信号灯种类。

12V节电系列。

供太阳能信号灯配套使用，发光管较少，比较省电。采用恒流驱动，部分发光管损坏时其它发光管的亮度不变，电压增加时发光盘的亮度也不变。

额定电压12V，适用电压10-25V，接上电源即可工作。

共有以下几个品种：

PT3×20-12V，白、蓝任选，长亮。

DS3×20-12V，白、蓝任选，闪亮（节电设计）。

PT5×12-12V，红、黄、绿任选，长亮。

DS5×12-12V，红、黄、绿任选，闪亮（节电设计）。

SS5×12-12V，红色，与PT5×12-12V配套使用，组成道口信号机专用交替闪亮信号。

12V加密系列。

供太阳能信号灯配套使用，发光管较多，亮度高，但比较费电。采用恒流驱动，部分发光管损坏时其它发光管的亮度不变，电压增加时发光盘的亮度也不变。

额定电压12V，适用电压10-25V，接上电源即可工作。

共有以下几个品种：

PT3×30-12V，白、蓝任选，长亮。

DS3×30-12V，白、蓝任选，单闪（节电设计）。

PT5×18-12V，红、黄、绿任选，长亮。

DS5×18-12V，红、黄、绿任选，闪亮（节电设计）。

SS5×18-12V，红色，与PT5×18-12V配套使用，组成道口信号机专用交替闪亮信号。

24V系列。

供直流信号机使用，音响功放使用该电压电路比较简单，还容易接成不间断电源，采用恒流驱动，部分发光管损坏时其它发光管的亮度不变，电压增加时发光盘的亮度不变。额定电压24V，适用电压18-30V，接上电源即可工作。

共有以下几个品种：

PT6×15-24V，白、蓝任选，长亮。

PT10×9-24V，红、黄、绿任选，长亮。

SS10×9-24V，红色，与PT10×9-24V配套使用，组成道口信号机专用交替闪亮信号。

220V系列。

控制电路简单，采用限流驱动，部分发光管损坏时其它发光管的亮度变化很小，电压变化时发光盘的亮度变化也很小。生产费用较低，为220V信号机设计。

现有以下几个品种：

PT-91，红、黄、绿、蓝、白任选、长亮。

SS-91，红色，与PT-91配套使用，组成道口信号机专用交替闪亮信号。
2、圆形发光盘。

圆型发光盘因为印制板较小，所以不带闪光控制电路，使用时要和闪光板配套使用。

圆型发光盘品种数量不需要很多，但是使用灵活，和闪光板、音响板配合，可以组成更多的信号灯种类。

12V系列：

供太阳能信号灯配套使用，采用恒流驱动，部分发光管损坏时其它发光管的亮度不变，电压增加时发光盘的亮度也不变。

额定电压12V，适用电压10-25V，接上电源即可工作。

DL3×30-12V，适用于蓝色、白色，长亮。

DL5×18-12V，红、黄、绿任选、长亮。

24V系列：

供不间断电源，或24V太阳能信号灯配套使用。采用恒流驱动，部分发光管损坏时其它发光管亮度不变，电压增加时发光盘亮度不变。

DL6×15-24V，适用于蓝色、白色，长亮。

DL10×9-24V，红、黄、绿任选、长亮。

110V矿用系列：

控制电路简单，采用限流驱动，部分发光管损坏时其它发光管的亮度变化很小，电压变化时发光盘的亮度变化也很小，生产费用较低，供110V矿用信号灯选用。

DL2×45-110V，红、黄、绿、蓝、白任选、长亮。

DL4×45-110V，供单灯双色信号灯选用，红、黄、绿、蓝、白任意组合、长亮。

220V高压系列：

控制电路简单，采用限流驱动，部分发光管损坏时其它发光管的亮度变化很小，电压变化时发光盘亮度的变化也很小，生产费用较低，供220V信号灯选用。

DL-91，红、黄、绿、蓝、白任选、长亮。

DL2×91，单灯双色信号灯选用红、黄、绿、蓝、白任意组合、长亮。

DL3×91，单灯三色信号灯选用红、黄、绿、蓝、白任意组合、长亮。
三、各种驱动、闪光板：

为了负载的应用，高压时输出小电流，低压时输出大电流。

现货可提供以下几个规格：

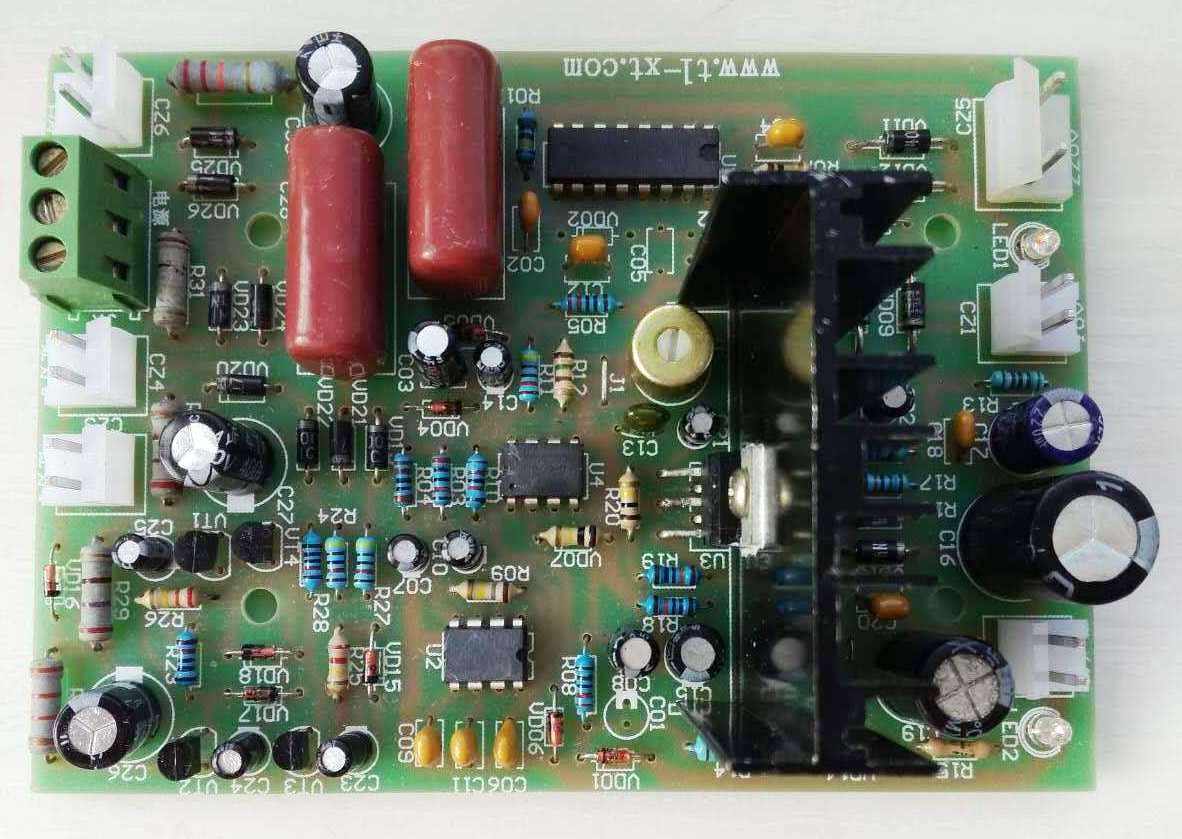

1、 交流220V供电，高压限流输出，可直接驱动道口信号机两个交替闪亮的LED高压红色信号灯。

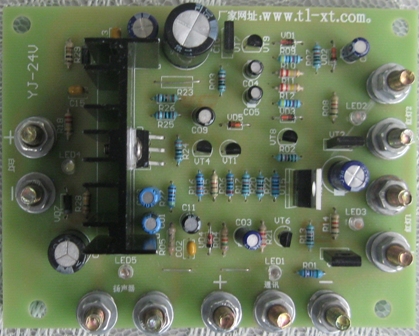

2、 直流12V、24V或交流18V低压供电时可输出3A的电流和相应的电压，用以驱动用低压白炽灯泡制作的信号灯或用LED制作的低压信号灯。

1、交流高压闪光板。限流10mA 驱动输出，可以驱动两只高压LED信号灯交替闪亮。
2、交流低压闪光板。12-50V 工作电压，驱动电流0.5A，可以驱动两只低压LED 信号灯交替闪亮。
3、直流高压闪光板。恒流10mA 驱动输出，适合电压不稳的地点使用。可以驱动两只高压LED 信号灯交替闪亮。
4、直流低压闪光板。12-50V 工作电压，驱动电流5A。可以驱动两只白炽信号灯交替闪亮。
5、直流低压低占空比闪光板。专为太阳能供电设计，占空比较小，比较节电。可以驱动两只12V LED 信号灯交替闪亮。

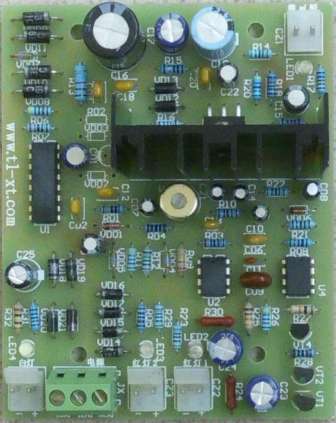

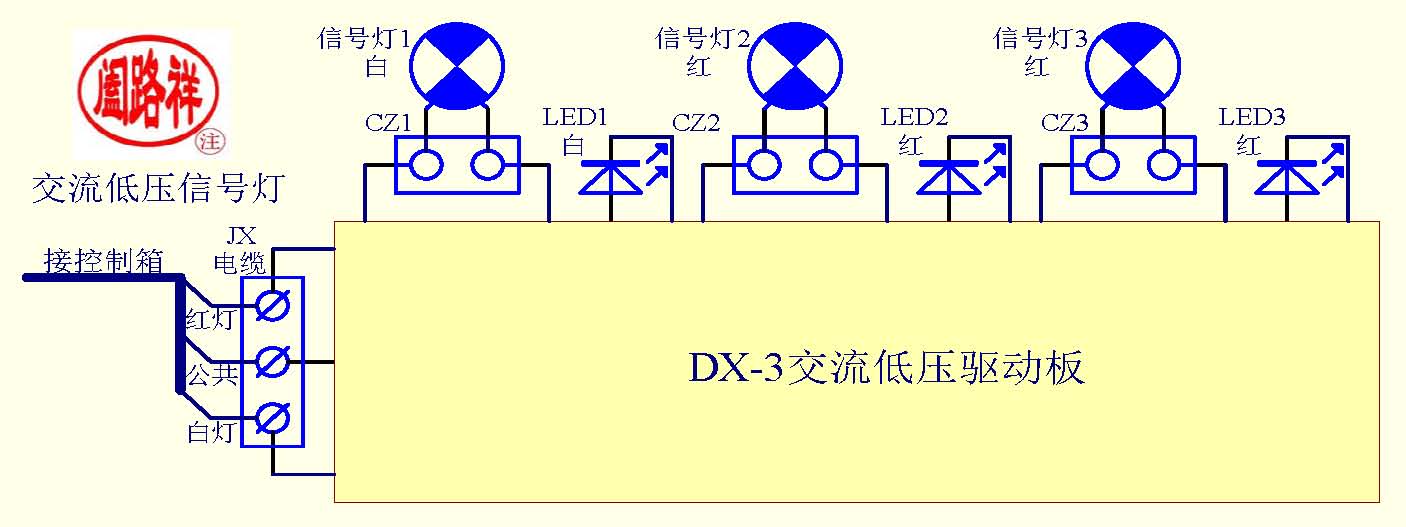

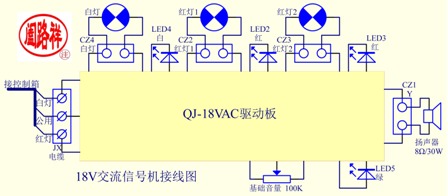

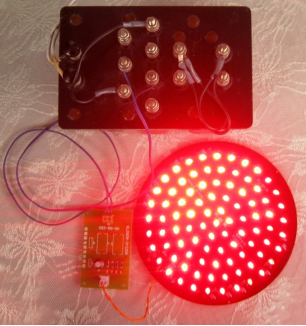

四、DX信号灯驱动板 是安装在信号灯内部，用以驱动信号灯白色发光盘的发光，和两盏红灯的交替闪光 的电路板。该板有对应负载的发光二极管指示，有故障时，极易判断故障位置。使用该驱动板，可以省去闪光器，节省电缆芯线 ，室内外传输仅需三根。直接安装在信号灯内，防水可靠，安装维修方便。 适用于交流18V的驱动板，下面是原理图，右面是实物图。其它电压可以根据需要指定。

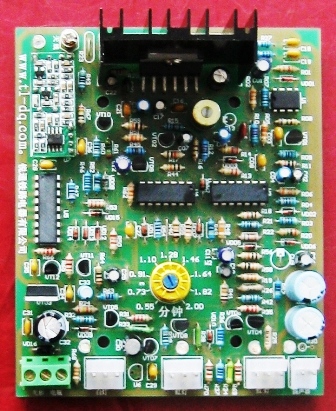

五、DX信号机驱动板
