DK-4型道口

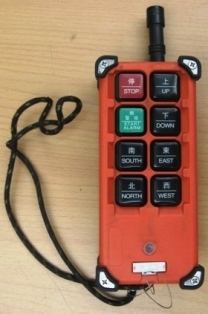

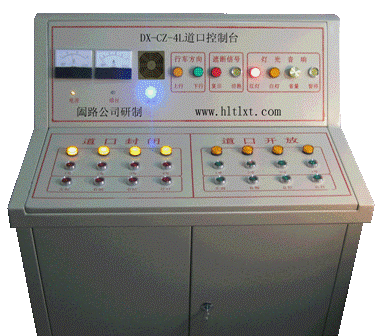

综合控制台 DK-4L型道口 综合控制台集多种道口设备的控制于一体，适用于车流、人流较大，比较繁忙的的大型铁路公路交叉道口。 为了保证安全，遥控手柄、控制箱各按键之间据有一定的连锁关系。可通过手动、遥控、自动和电器联锁的合理配置对道口信号机、道口栏木机以及其它道口设备进行全方位的控制 。 其联锁、手动、遥控、自控对于不同的控制要求有不同的优先级设置，以确保安全。传输线可以使用信号联锁系统的信号电缆，当传输线和信号系统的电缆混线时不会引起信号系统的误动作，符合信号设计规范，不会降低信号系统的安全性。传感器或传输线路发生故障，白灯自动熄灭。同时室内有故障音响提示。已采取技术措施，其传输线可以使用信号连锁系统的信号电缆，当传输线和信号系统的电缆混线时不会引起信号系统的误动作，符合信号设计规范，不会降低信号系统的安全性。但是电机，极限开关不允许和信号连锁系统使用同一根电缆，并应做好可靠的隔离，以防混线时引起信号系统的误动作。 右边是控制台的图片。 手动控制功能齐全、性能可靠、使用方便。操作台控制按钮可以控制4台三相电机的正反转和信号机的工作，对4个对开栏木可进行单操、双操、全操不同方式的控制，遥控器不在手边或遥控电路发生故障时，可以用手动部分对信号机进行控制。 遥控部分采用工业专用发射接收系统，遥控距离远，操作准确可靠。可以控制道口信号机的声光报警、遮断信号机的状态以及栏木的动作，实现对铁路道口的安全防护。遥控器不在手边或遥控电路发生故障时，可以用手动部分对信号机进行控制。并且信号机和电动机的手动操作和遥控操作能够同时进行，遥控状态和手动状态不需用开关转换。 信号机和电动机的手动操作和遥控操作能够同时进行，遥控状态和手动状态不需用开关转换。并且控制功能不依赖于电子电路的存在，即使把电路板去掉手动功能也可应用。采用8键遥控手柄，或工业用8键遥控手柄，如下图所示：
两种遥控手柄使用相同，遥控距离远，操作准确可靠。可以控制道口信号机的声光报警、以及栏木的动作，实现对铁路道口的安全防护。 自控部分采用电磁传感器检测列车或车列接近道口的信息，自动控制声光报警系统，具有信息传输准确，启动报警装置及时，传输距离不受限制，对传输电缆要求不严的特点。 自动控制的控制信号传输有有线，无线两种。 有线传输不管股道多少，控制信号采集点与控制台之间均采用四芯电缆连接。传感器或传输线路发生故障，白灯自动熄灭。同时室内有故障音响提示。 无线采用ASK编码和定向天线发射，双向天线接收，抗干扰能力强，传输距离远。传感器或传输线路发生故障，白灯自动熄灭。 其三种控制方式的手动、遥控优先级高于自控优先级，在特殊情况下可以用遥控或手动对信号机进行辅助控制。遥控、手动可以改变自控产生的信号机状态。 电源:采用单相电机时交流220V供电，采用三相电机时需用380V供电。 安装方法： 1、三相交流电源以及控制箱和信号机之间电缆由控制箱内接线排下排端子接入。 2、接通电源，控制箱应至少有一指示灯亮。 使用方法： 一、 手动操作： 使用控制台面板。面板上有明确的文字指示，一目了然，很好明白，下面仅简略介绍一下： 1、进行道口栏木或栅栏的操作时，必须在红灯状态下。 2、电动机为点动操作方式。按钮按下电机工作，松开按钮电机停止。 3、每台电机都能够单独正反向操作，正常时使用较少，主要为维修调整时设置。 4、每两台电机作为一组能够正反向操作，一般以进入道口的一侧为一组，使出道口的一侧为一组。 5、四台电机能够同时正反向操作。 6、电动栏木或栅栏两端都设有极限开关，运行到位时自动停止。 7、按动白灯按钮，四个栏木或栅栏同时连续开放，至极限位置自动停止。 8、信号机控制为两个互锁控制按钮。按一下红灯按钮，信号机成道口封闭状态，红灯亮，音响响；室内控制箱红色复示指示灯亮。按一下白灯按钮，信号机成道口开放状态，白灯亮，音响停；室内控制箱白色复示指示灯亮。 9、音响音量可用控制箱上的音量旋钮控制。 10、预留有自动控制接入端口，但是用地不多，因为大型道口很少用自动控制。 二、遥控操作：使用上文所示的两种遥控手柄，8键普通的如下图所示，工业用的也基本相同，用对应的按键操作即可： 1、遥控所具有的功能与手动操作基本一致。遥控器栏木控制按钮也为点动操作方式，按下按钮为电动机工作，松开按钮停止。 2、每两台电机作为一组能够同时正反向操作。 3、四台电机能够同时正反向操作。 4、信号机控制设有两个互锁控制控制按钮。按一下红灯按钮，红灯亮、音响响。按一下白灯按钮，白灯亮、音响停。 5、遥控距离在200米以上，遥控接收器安装在操作台内。 三、自动控制： 采用电磁传感器检测列车或车列接近道口的信息，自动控制声光报警系统，实现对铁路道口的安全防护。 主要技术参数： 1、控制部分适用电源180V—235V。走行部分根据电机的不同380V或220V。 2、控制部分最大输入功率，45W。
3、音响规格。双音源、双功放，输出功率2×7.5W。 4、音响发铁路道口标准警钟声，或警钟声加“小心火车，注意安全。”的语言提示声。您可以通过下面的链接试听 http://www.hltlxt.com/xinhao.files/jzy.mp3。 http://www.hltlxt.com/xinhao.files/yy.mp3。 http://www.hltlxt.com/xinhao.files/jzjyy.mp3。 有播放限时2分钟，默认无。如需要，可接通电路。 返回： |
