DX普通型铁路道口信号机简介

DX铁路道口信号机有三大系列，普通型、遥控型、自控型，该型信号机是其中的一种。适用于有人职守的铁路公路平交道口，由道口员用控制按钮控制道口信号机的状态，作用可靠、安装方便、价格低廉。

有需求时，道口信号机可实现多地点或由电器集中联锁控制。

控制箱一般采用壁挂式结构，这种结构具有不占用道口房桌面空间、异物不易进入、容易在能统观道口情况、操作方便和电缆接入容易的地方安装。而台式的则正好相反，基本上无优点， 一般只在用户要求和特殊情况时使用，如使用有线话筒时。

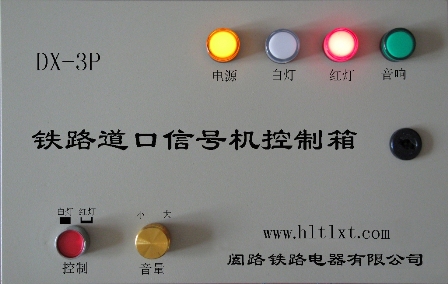

一、控制箱外形。

二、常备型号：

DX-3P-1型、仅能用控制箱按钮控制信号机的状态，作用可靠，不会出现设备故障引起的安全问题，没有故障导向之虞,也没有自动型的技术性安全纰漏。

DX-3P-2型、除了用控制箱按钮控制道口信号机的状态外，还有一个异地复示控制盒，道口员可以在室外或异地的用复示控制盒监视、控制信号机的状态，进行两地点或多地点控制。该复示控制盒真实复示道口信号机的状态而与控制盒按钮的按下或抬起无必然关系，复示控制盒电缆出故障时不影响控制箱按钮的使用。

DX-3P-3型、除了DX-3P-2型的功能外，异地复示控制盒改用连锁控制盒。连锁控制盒除了有异地复示控制盒的功能外，还备有一个电器集中联锁控制接口，必要时可以由电器集中联锁控制。

连锁关系如下：

电器集中联锁锁闭信号机显示红灯时，控制箱和复示控制盒按钮都不能改变信号机的状态；电器集中联锁解锁信号机显示白灯时，控制箱按钮、复示控制盒按钮可以改变信号机的状态。

采用以下技术措施，确保故障导向安全：

1、电缆的控制回路出故障时不妨碍道口控制箱的使用。

2、电缆的检测显示回路出故障时，道口信号机导向红灯，符合故障导向安全原则；同时复示控制盒的复示信号灯显示白灯，或灭灯，以阻止信号值班员贸然向道口方向放车，决不会出现道口信号机显示白灯而信号楼复示控制盒显示红灯的现象。

更加详细的技术说明，以及安全操作规程将随产品说明书给出，这里不于赘述。
三、电源：

有交流18V，110V，直流24V，太阳能电池四种基本方式。早期使用交流220V的现已停用，因为信号机被撞损坏时有触电危险，现仅用于有道口杆不能不使用高压电的道口。

其中交流18V便于与传统信号机控制电路配套，110V便于与矿山使用的电源配套。

交流220V供电其传输线和信号系统的电缆混线时有可能引起信号系统的误动作，所以不采取其它技术措施，其传输线不能使用信号连锁系统的信号电缆，否则会降低信号系统的安全性。

24V电源、太阳能电池供电，信号机无高压，安全性高。其传输线和信号系统的电缆混线时不会引起信号系统的误动作，所以其传输线的使用不受限制。而且控制箱和信号机之间需用电缆芯线较少，施工维修方便。
四、这种报警器全部配件计有：

DX-3P-1型、道口信号机2架。2、控制箱1只。3、8Ω/30W扬声器2个。4、地脚螺丝或膨胀螺丝8个。5、电缆盒2个。DX-3P-2、DX-3P-3增加复示控制盒1只；DX-3P-3和电器集中联锁时复示控制盒改为连锁控制盒 。
