DY系列音响

控制箱实物图 箱体采用下面所示的防水机箱。该箱采用壁挂式,安装方便,节省空间。尺寸:外形尺寸,长400毫米,高250毫米,厚150毫米

需要字符时,可按用户要求粘贴。

该音响系列包括有外壳的音响器,没有外壳适合安装在其它箱柜内部和信号灯内的音响板。应用方便,接上规定的电压和扬声器即可工作,完全可以代替在铁路上广泛应用的用音叉作振荡器的音响器。音叉音响器笨重、体积大、价格昂贵。而该音响器体积小巧,价格低廉,接上规定电压和扬声器皆可使用,如右图所示。

该音响器和音叉音响器一样发铁路道口专用警钟声,或再加语音提示声。

发警钟声时,和大家熟知相符并符合国家标准,不易误认信号种类,有利于安全。

增加语音提示声比较新颖,在语种单一的地区也不会有不安全因素,用户可以任意选择。

警钟声由电子电路生成,声音标准、无噪声;语音由铁路播音员用专用语音芯片烧录,清晰动听,发语音时警钟声减弱为背景音。两种音源相互独立,一个音源发生故障时不至全无声,可确保安全。

下面是几种常用的声音链接,如果您的电脑链接着网络并且有完好的播放器,可以点击相应的链接试听:警钟语言警钟加语言

所有音响器、音响板都预留有音响限时功能,默认不启用。当用户需要时,可以加装相关电路。另有音量控制时钟,按时间设定自动调整音量,以防扰民,居民区的道口可以酌情选用。

一、普通音响器:

其电压有220V380V两种规格,功率规格 有7.5W,15W,25W三种可满足各种场合的需要。 这里的功率指的是连续功率,相当于普通家用音响瞬时功率的60W,120W,200W。请大家选择时注意这一点,以防声音太大扰民。交流380V适合连接在天车、龙门吊的走行部电机电路上供电,不用另设控制电路。

共有以下几种规格:

1、7.5W音响器。

7.5W音响器音量适中,可以接一只30W/8Ω的扬声器,一处道口需用两只,内有声音节拍同步电路,多只使用时声音同步,适用于大多数场合。

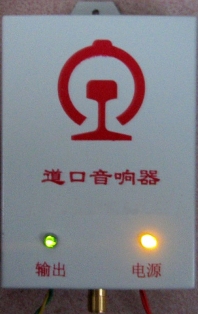

右图是外形图和一种配套的电路板图。

无同步电路时,因为每一只音响器都用自己的音源,时间稍长就会产生两只扬声器声音不同步的现象,表现在警钟音不一起响,语音不一起说的现象,听起来很别扭,增加了同步电路就消除了这种缺陷。

这种设计有两个突出的优点:1、两套音源,一套损坏时不致道口全无声。2、把音响器置于信号机上时可以节省两条连接线。3、音频功率信号无线路损耗 。

缺陷:音量在室内不可调,置于室外时需做简易防雨处理。

外形尺寸宽10cm、高14cm(不含上部吊耳)、厚6cm,悬挂放置。


7.5W同步音响板

2、15W音响器。

15W可以并联接两只30W/8Ω的扬声器,一处道口只需一只音响器,所以不需要复杂的声音节拍同步电路,但多只使用时声音不同步。

音响器置于室内,扬声器由室内接出,音量在室内可调。

当道口很宽,音响器和扬声器距离太长时,音频功率信号会有较大的线路损耗。

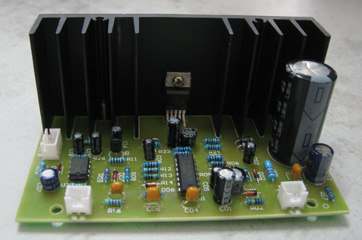

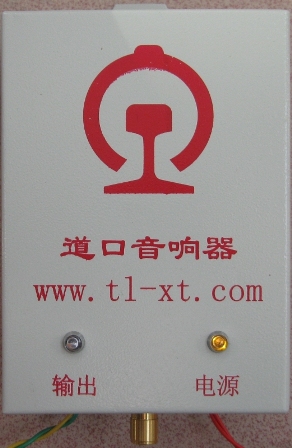

右图是外形图和一种配套的电路板。

外形尺寸宽12cm、高17cm(不含上部吊耳)、厚6.5cm,悬挂放置。

3、25W音响器 。

25W可以接一只80W/8Ω的扬声器,一处道口需两只音响器,内有同步电路,多只使用时声音节拍同步,置于信号机上时音频功率信号无线路损耗,音量大,音量不可调,仅适用于高炉下等噪音很大的地方。

右图是内部电路板图,使用和15W音响器同一种外壳。

4、其它供电电压各种功率。

其它供电电压各种功率都可生产,用户指出功率,电压 即可生产。

二、各种音响板:

是指安装在控制箱控制柜内部使用的音响板,扬声器由音响板引至室外,音量控制方便。每只扬声器都使用单独的功放,双声源互为补充,一处损坏时不致道口全无声,安全可靠。

共有以下几种规格:

1、7.5W音响板。

右图是交直流两种2×7.5W音响板和一种7.5W音响扩展板,它们工作状态指示齐全,故障显示明了 。

交流板有整流电路,接上18V交流电源即可使用,但开关需用继电器等交流控制元件,控制较困难。

直流板使用24V直流电,开关可用晶体管、场效应管,不需继电器等交流控制元件,控制较为容易。

扩展板是为道口需用三只扬声器设计的,使用时和直流音响板组合。 连接接口齐全,电源和音量控制方便。

交直流音响板都有音响限时功能,但未启用,可根据用户要求启用,限时时间可任意指定。

主要参数:

电源变压器电压:额定电压交流18V,功耗35W,加扩展时50W。工作电压,交流12V20V

直流:24V,1.5A,加扩展时2.2A。

输出功率8Ω负载7.5W。注意:扬声器功率不可太小,否则扬声器容易损坏。 推荐使用30W/8Ω的号筒扬声器,功率大了不限,但阻抗不得小于8Ω。

瞬时功率,60W

工作方式:30分钟

外形尺寸:长120毫米,宽80毫米,高50毫米

安装孔距离:长110毫米,宽70毫米,均距离板边5毫米。

安装孔直径:φ3.5毫米。

产品不含变压器、扬声器,需另购。有详细说明书,安装、使用十分清楚。



 2、2×25W音响板。

2×25W音响板有完善的故障保护功能,采用双声源双功放结构,任何一处损坏,包括扬声器及其引线短路,其它部分还可正常工作,道口报警时不致全无声,有利于安全。一块音响板满足一处道口的使用。

该音响板适用于厂内噪音较大的场所,不推荐在厂外使用,以防噪音扰民,产生纠纷。

下面是实物图、接线图和配套的变压器。跳过交流供电电路,也适用直流电源,可以根据道口信号设备情况使用:

图中LED1黄色指示灯指示电源有无。LED2LED3双色灯珠指示两路功率输出,当有一灯珠不亮,单色常亮时是该灯珠指示的功放出现故障,应及时通知电务人员处理 。

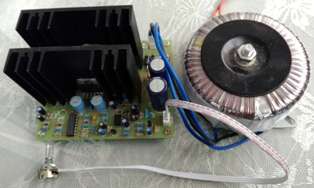

3、2×35W音响板。

2×30W音响板有完善的故障保护功能,采用双声源双功放结构,任何一处损坏,包括扬声器及其引线短路,其它部分还可正常工作,道口报警时不致全无声,有利于安全。一块音响板满足一处道口的使用。

该音响板适用于厂内噪音较大的场所,不推荐在厂外使用,以防噪音扰民,产生纠纷。

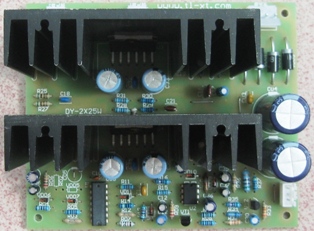

2×25W音响板


2×35W音响板

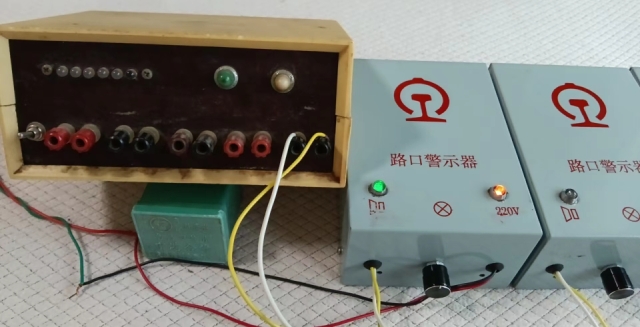

2×35W音响系统


三、各种道口信号灯内置闪光音响板;

内置音响板是指安装在信号灯内部带有闪光器的音响板,可以和红色信号灯用同一对电线控制,道口房至信号机之间可以少用两条控制线。以信号灯为外壳,不用另外防水,使用简单、安装方便。闪光器采用无触点控制,无电火花,有利于在油田等有防爆要求的地点应用。

电器参数和音响功能与前面介绍的音响器相同,不再赘述。共有以下几种规格:

17.5W普通交流内置音响板。

交流18V供电,适用于把音响电源变压器安装在信号灯内,交流220V供电的信号机。

该音响版是我在邯郸宏宇公司作的最初设计,脱离宏宇开的几家公司无一例外都是用的该电路板。但是该电路板有以下两处突出缺陷:1)无声音节拍同步电路,时间稍长声音杂乱无章。2)语音芯片音质不良。故现已淘汰,新设备不再应用,老设备也有兼容新板,仅供老用户坚持使用时作配件应用。

27.5W同步交流内置音响板。

基本性能和普通音响板相同,唯独多只使用时声音节拍同步,与前者相比性能、音质均有大幅度的提高,可完美的代替之。为现今信号机的一种主用音响板。

常用品种尚有:

3、7.5W直流24V内置闪光音响板,适用于直流24V供电的信号机。

4、7.5W直流12V内置闪光音响板,适用于太阳能供电的信号机。
四、信号灯音响器总成:

组装完成的,安装有信号灯内置闪光音响板的信号灯,使用时接上两条电源线,信号灯音响器即可正常工作。 规格用户可自定,不再赘述。
五、加工各种工业级语音芯片

免收录制费,双列直插8脚封装,占用印制板空间小,可靠性高,音质好,用户仅提供文字材料即可。每只/5元,运费到付。

提醒:语音文件应尽量简洁明了,这决不是为了节约成本,而是出于安全考虑。出问题都是瞬间的事情,你的话还没有说完呢就出事故了,那叫什么玩意儿?
