遮断信号机

按标准规定，在重要的道口应设遮断信号机进行防护，这是一种是单灯信号机，在道口有问题，威胁行车安全时显示红灯，正常情况灯灭。

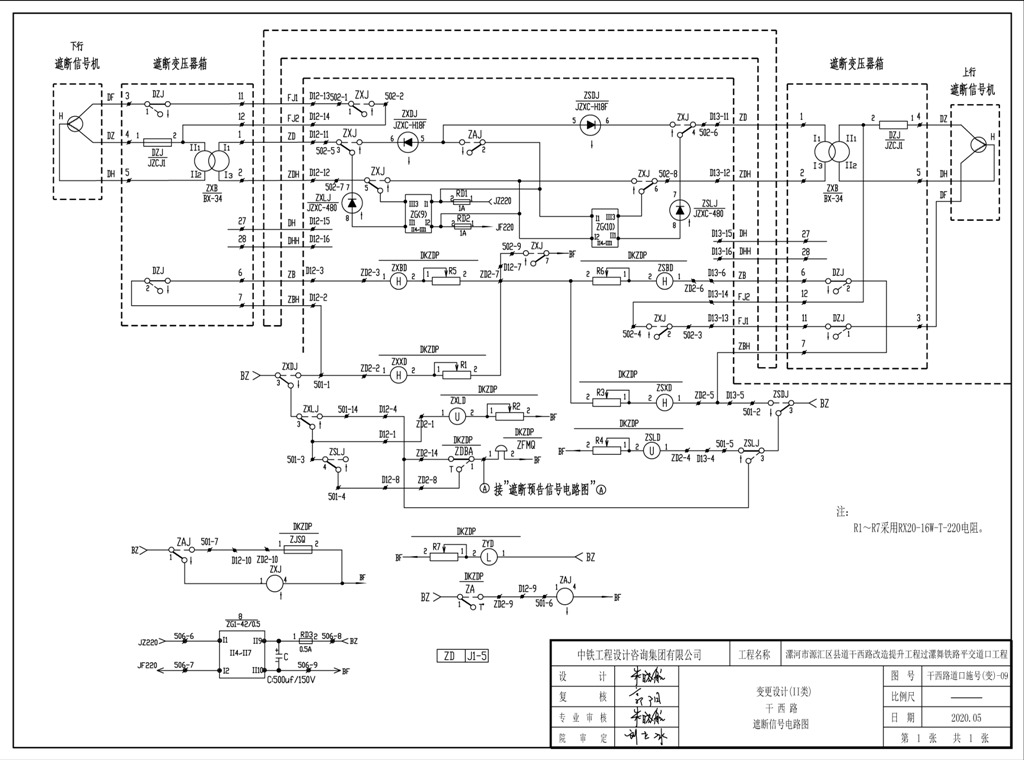

  下图是某遮断信号机的原理图：

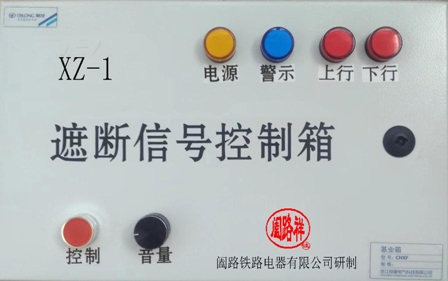

敝厂依据以上图纸为依据，结合道口 需要生产两种控制箱，XZ-1型和XZ-2型。XZ-1型控制一处道口上下行两个遮断信号机。XZ-2型控制两处道口上行两个和下行两个，共四个遮断信号机。两处道口相互独立，互不影响。下面是两种常用的控制箱 图片，XZ-1型控制箱比较老旧，复示指示灯仅用了一只红色的，今后也和XZ-2型一样改为上下行两只双色指示灯：

  两种控制箱的黄色电源指示灯长亮，指示电源有无。
    XZ-1型的控制按钮按下时，复示指示灯复示遮断信号机的状态。两架遮断信号机均亮时该灯亮，一架遮断信号机不亮或两架均不亮时，该灯不亮。
    XZ-2型的控制1按钮控制道口1，控制2按钮控制道口2。按下时，复示指示灯上行1复示道口1上行遮断信号机的状态；下行1复示道口1下行遮断信号机的状态。复示指示灯上行2复示道口2上行遮断信号机的状态；下行2复示道口2下行遮断信号机的状态。遮断信号机无故障时对应的指示灯发红光；遮断信号机不亮或主灯丝损坏时该指示灯发绿光，表示该遮断信号机有可能对火车放行。这时有蜂鸣报警声，提示道口员应急处理。 下面是遮断控制箱原理图：

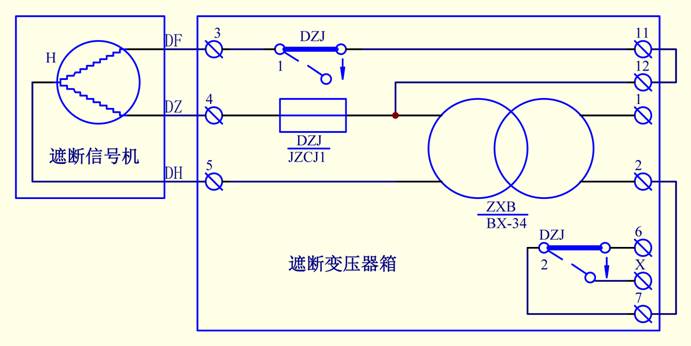

    遮断信号机按一下原理图整备：

下图是控制箱底部穿线孔，保险丝座，蜂鸣器发生孔和音量控制旋钮。

接线排按以下方法接线：

 敝厂不再生产使用双丝信号灯泡的遮断信号机，但控制箱可以与之配套。非要使用时，遮断信号机用户可自购，需要时我们代购不加价。敝厂道口信号设备使用遮断信号 时一般和道口信号机集成在一起，并且有联锁关系，有需要时请阅读相关设备资料。
   提示：按规定遮断信号机不亮时，表示道口良好，可以按规定通过道口。如果道口有人值守，各方面比较完备，能保证遮断信号机不间断使用，那可能没有问题。但是在道口无人值守，或者道口设备不完备（如可能停电），设备故障等原因致使遮断信号机灭灯时。虽然道口有报警提示，但列车乘务员或调车员不能掌握，仍然 会认为可以按规定通过道口，显然这是是安全漏洞。
   用户如果对以上提示重视，敝厂生产有单灯双色信号灯，用于遮断信号机时就可以避免以上安全漏洞。但与遮断信号机 技术要求不同，我们称作道口防护信号机。道口信号机开放时，防护信号机显示红灯；道口信号机显示红灯时，防护信号机显示绿灯；道口信号机灭灯时，防护信号机灭灯。这样就可以把道口情况完整的复示给乘务员，红灯表示道口对公路开放，绿灯表示道口 对公路封闭，灭灯表示道口信号故障。
   综合铁路公路的情况，防护信号机也可以采用其它双色组合，如红黄，黄绿，蓝白。对应技术规程如下：
   1、红黄组合时，对铁路限制比较严格。红灯表示道口不好，不能通过道口；黄灯表示道口好了，但应减速通过；灭灯表示道口设备故障，应按当地规定通过道口。
   2、黄绿组合时，对铁路要求比较宽松。黄灯表示道口不好，但可以减速警惕通过道口；绿灯表示道口好了，可以正常通过道口；灭灯道口设备故障，应按当地规定通过道口。
   3、蓝白组合，采用调车信号。
一、主要技术参数：
   1、电源电压：220V。适用电源电压：180-240V。
   2、适用信号灯：DC220V/10mA，其它电压可以任选。
   3、信号机功率：2.2W。
   4、信号灯工作电流：10-15mA。
二、售后服务：
   1、以上设备我方负责指导安装（用户应予以配合），培训人员，一般老用户安装已使用过的设备不再派人去现场。
   2、整机保修期为两年，保修期内出现问题免费更换修复。使用不当，常见故障原因引起的损坏，按设备设计不良对待，亦予以免费更换修复。但外来原因造成的损坏不在更换修复之列，但提供成本价备件。
   3、保修期内免费更换的配件应退还我方，这很重要，我们用以分析原因、改进设计、提高产品质量。
   4、使用中发现有安全隐患时（如故障不能导向安全），不管多久免费给与解决。
