DX遥控系列铁路道口信号机
遥控铁路道口信号机，适用于比较繁忙的铁路公路平交道口。采用遥控手柄控制道口信号机的声光报警、遮断信号机的状态以及栏木的动作，实现对铁路道口的安全防护。
遥控距离远，操作准确可靠，遥控系统出故障时信号机灯灭或显示红灯。
遥控器不在手边或遥控电路发生故障时，可以用控制箱按钮对信号机进行控制。并且这种控制不依赖控制箱电子电路的存在，即使将电路板去掉也能用手动控制信号机的工作。
本信号机有四种型号可供选用。以满足各种铁路道口安全防护的需要。
控制箱一般采用壁挂式结构，这种结构具有不占用道口房桌面空间、异物不易进入、容易在能统观道口情况、操作方便和电缆接入容易的地方安装。而台式的则正好相反，基本上无优点，一般只在
用户要求和特殊情况时使用，如使用有线话筒时。
一、常备型号：

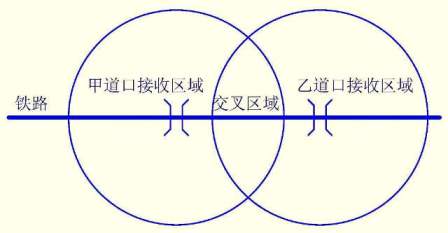

DX-3Y-1型、一控二设计，使用下图所示的小4键遥控手柄。同一只遥控手柄，在下图所示的两个道口接收交叉区域内，分别控制两个道口的工作互不影响 。
 |
 |
这种控制方式的优点是遥控手柄是通用的，可以用一种遥控手柄控制一个单位的全部道口，既使有的道口距离较近也没有关系，设备通用，使用方便。
DX-3Y-2型、一控一设计，除了能遥控道口信号机的状态外，还能遥控控制信号机的音量，使用如上图所示的小4键遥控手柄。
A键用于白天控制。按动时信号机红灯亮，音量高，道口封闭；室内控制箱红色复示指示灯亮。
B键用于夜晚控制。按动时信号机红灯亮，音量低，道口封闭；室内控制箱红色复示指示灯亮。
C键满足有栏木的道口，在栏木关闭后应关闭音响的相关规定。按动时红灯亮，音响停，室内控制箱红色复示指示灯亮。
D键按动时信号机白灯亮，音响停，道口开放；室内控制箱白色复示指示灯亮。
DX-3Y-3型、遥控器可做无线话筒使用，必要时可现场喊话。使用如右图白色4键话筒遥控手柄。
按A键。信号机红灯亮，音响响，道口封闭；室内控制箱红色复示指示灯亮。
按B键。信号机红灯亮，音响停。以满足有栏木的道口，在栏木关闭后应关闭音响的相关规定；室内控制箱红色复示指示灯仍亮。
按住C键，不要抬起。遥控器可做无线话筒使用，经无线传至控制箱放大后推动扬声器工作。
C键和其它按键相对独立，按住C键时不改变灯光状态，但是关断警钟声和“小心火车，注意安全”的语音提示声，松开时恢复按住C键以前状态。
按D键，白灯亮，红灯灭，音响停，道口开放。室内控制箱白色复示指示灯亮。
手动：
报警按钮——带锁按钮。按下，道口封闭，红灯亮，音响响。室内控制箱红色复示指示灯亮。抬起，恢复遥控状态。
注意：1）控制箱无话筒插孔，所以无遥控手柄时无喊话功能。2）用户有要求时，可以配备有线话筒。但要使用台式控制箱。
DX-3Y-4型、带遮断信号机遥控控制。
按A键。信号机红灯亮，音响响，道口封闭；室内控制箱红色复示指示灯亮。
按B键。信号机红灯亮，音响停。以满足有栏木的道口，在栏木关闭后应关闭音响的相关规定；室内控制箱红色复示指示灯仍亮。
按C键一次，遮断信号机改变一次状态。室内控制箱遮断复示指示灯复示其状态。C键和其它按键相对独立，按C键时不改变道口信号机状态；反之，按其它按键也不改变遮断信号机状态。
手动：
报警按钮——带锁按钮。按下，道口封闭，信号机红灯亮，音响响，室内控制箱红色复示指示灯亮。抬起，恢复遥控状态。
遮断切换——带锁按钮。按一次遮断信号机改变一次状态。室内控制箱遮断复示指示灯复示其状态。
注意：1）遮断信号机的使用应按照有关规定执行。2）遮断信号机只有红灯和熄灭两种状态，有特殊要求时，可按用户要求解决。3）遮断信号机控制箱按钮的状态，并不直接反映遮断信号的状态，还和遥控器的控制有关。4）为了使道口员随时掌握遮断信号机的状态，必要时可以在道口房外安装遮断信号机的复示信号灯。
其它型号、如车载遥控信号机、太阳能遥控信号机以及信号栏木遥控一体机请参阅有关网页。
二、控制箱外形：

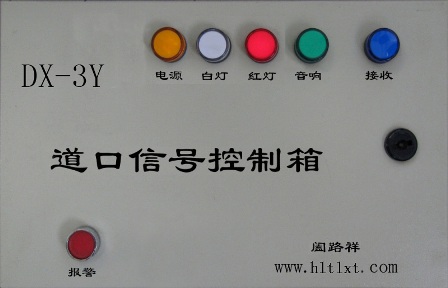

下面是的一种控制箱的图片。
三、适用电源：
适用电源交流低压18V，高压110V，180V—235V；直流18V—30V；太阳能10V—20V。
其中交流18V便于与传统信号机控制电路配套，110V便于与矿山使用的电源配套，220V为常用。
交流110V、220V供电电路简单，但安全性较差。其传输线和信号系统的电缆混线时有可能引起信号系统的误动作，所以不采取其它技术措施，其传输线不能使用信号连锁系统的信号电缆，否则会降低信号系统的安全性。
交流18V，直流24V、太阳能电池供电，信号机无高压，安全性高。其传输线和信号系统的电缆混线时不会引起信号系统的误动作，所以其传输线的使用不受限制。而且控制箱和信号机之间需用电缆芯线较少，施工维修方便。尤其是由太阳能供电时，可实现全无线连接，施工时不用破路。
四、这种报警器全部配件计有：
1、道口信号机2架。2、控制箱1台。3、遥控手柄5只。4、8Ω/30W扬声器2个。基础骨架2个。
