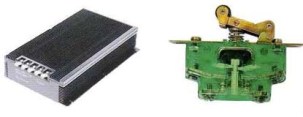

1、内燃机车DY14型直流开关稳压电源。![](jiche.files/wydy.jpg)
内燃机车专用大功率开关稳压电源,输入直流110V,输出直流14V、12A,额定功率160W,实际功率余量很大。
全密封黑色铝散热器外壳,选材考究,坚固耐用。稍加调整也适用于其它输出、输入电压。
其体积比一般500W的音响开关电源大得多得多,热阻很小,散热极佳。所以稍加调整也可以作其它工业用大功率开关稳压电源,功率用至500W应毫无问题。有需要的可以开发制作,欢迎试用。
体积:长263mm。底部宽189mm,顶部宽160mm。
高78mm。
安装孔距:(198mm+198mm)×178mm。
接线端子图:
1 |
2 |
3 |
4 |
5 |
6 |
7 |
输出+ |
输出+ |
输出- |
输出- |
地 |
110V输入- |
110V输入+ |
![](jiche.files/tyq.jpg) |
