轻松一下

通讯笑话

退休前有一夜,我在通讯值班,接到电话通知:“某扳道房两个电话都不能用了,快去处理一下吧!”

我急忙赶到扳道房一试,两个电话就是都没音了。一掐电话引入线接头处有音,感到无疑是电话机坏了,修吧。忙了个不亦乐乎,就是修不好,急出一头臭汗。

这时电话铃响,摘起一个,不截铃,铃还响。同时摘起另一个,截铃了,并且两个电话都有了音。

心中立刻大悟,原来扳道员先生把两个电话机的手柄张冠李戴了。

CZH-Ⅲ型电话集中机备件

CZH-Ⅲ型电话集中机为 原中华人民共和国资中铁路通讯工厂生产,该厂停产以后为了满足原有用户的需要我厂开始生产CZH-Ⅲ型电话集中机的的各种分盘,并做了一定的改进,定型为CZH-Ⅳ型。用户盘、控制盘和电源盘和CZH-Ⅲ型双向全兼容,故需用CZH-Ⅲ型电话集中机的共总盘、共分盘、组呼盘、控制盘电源盘时完全可用CZH-电话集中机的代替 。

1)共总盘CZH-共总盘全兼容,可双向互换 。

2)共分盘,CZH-共分盘全兼容,可双向互换。

3)组呼盘,CZH-组呼盘全兼容,可双向互换。

4)磁石盘,CZH-控制盘全兼容,可双向互换。

5)控制盘,CZH-控制盘全兼容,可双向互换。

6)电源盘,保留CZH-Ⅲ配线不变时,双向全兼容。但是CZH-Ⅳ型电话集中机简化了配线CZH-Ⅲ不可以替换CZH-Ⅳ电源盘

CZH-电源盘内含振铃器,-6V由-24V由开关电路分压得到。所以CZH-电源盘的备用电源只需配备-24V即可,主备用转换和配线都很简单,不用再使用继电器,可靠性大幅度提高。

7音控盘、放大盘,两只盘一起更换,与CZH-Ⅳ型全兼容,可双向互换。

8)杂项盘 ,CZH-Ⅲ电话集中机专用,CZH-电话集中机音控、放大、杂项三盘合一,已取消该盘。


共总盘


共分盘


磁石盘


组呼盘


电源盘


音控放大盘


控制盘

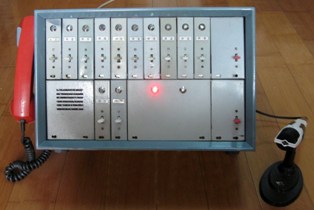

CZH-Ⅳ型电话集中机

CZH-Ⅲ型电话集中机的改进 型兼容设计,通话质量,可靠性都有不同程度的提高。所用分盘和CZH-Ⅲ型除音控、放大外全部兼容。适用于铁路运输、中小企业内部指挥调度通讯用。

CZH-Ⅳ型把音控盘、防大盘、杂项盘三盘合一为传输盘,采用大规模集成电路做话筒免提通话,增加了送受话背景噪声检测,在噪声比较大的场所使用时,不会产生通话阻塞,显著提高了通话质量。使用 普通动圈式或驻机体话筒,维修方便,节省费用。

该机除了音控盘、防大盘问题较大需要彻底改进而不能和CZH-Ⅲ型兼容以外,电源盘单向兼容,CZH-Ⅳ型可代替CZH-Ⅲ型,CZH-Ⅲ型不能代替CZH-Ⅳ型。用户盘、控制盘、全兼容。

1、共总盘:改继电器呼入为晶体管呼入,呼入灵敏度提高,电路简化,可靠性提高。

2、组呼盘:改继电器呼入为晶体管呼入,呼入灵敏度提高,通话接入仅依靠扳键控制,全盘无继电器,电路简化,可靠性提高。

3、共分盘:改继电器呼入为光电晶闸管呼入,呼入稳定,自锁可靠,电路简化,可靠性提高。

4、控制盘:电路重新设计,减少了继电器用量,可靠性提高。

5、电源盘:电路重新设计,内设了振铃器,铃流由连续改为和现代交换机一样的响一秒停四秒,主备用无触点转换,备用电源配线简单,仅接-24V电源。

CZH-Ⅴ型电话集中机

CZH-Ⅴ型与其它CZH型电话集中机一样是一种直接为铁路运输服务的站场通信设备,供站场作业系统的值班员与各有关行车单位通话,指挥行车及业务联系之用。

CZH-电话集中 机是彻底甩开其它型号CZH型电话集中机束缚的全新设计,其突出的改变有:

1)大量采用新元件、新技术,可靠性和通话质量都有很大提高。

2)共分盘的工作采用外线供电,不依赖于电话集中机自身电源,停电时也能正常工作。

3)电话集中机停电时,共分盘可采用外线供电工作,并可集中自动分机用户。

4)增加了送受话背景噪声检测电路,在噪声比较大的场所使用时,不会产生通话阻塞,提高了通话质量。

5)有7门、12门、24门三个规格。7门为全共分设计,只用来连接电话集中机或交换机,不用电源即可工作。

本机能将铁路站场系统应设置的行车电话和自动电话集中在一起,方便值班人员使用。在其他工矿企业有同样需要的单位,也可使用本机。

本机设有主值班员和助理值班员两个通话回路,且可以同时使用。主值班员用传声器和扬声器通话,助理值班员使用送受话器通话。本机只设下列三种用户分盘,分别接入共总、共分、组呼三种不同的电话电路。

本机有锁闭功能:除组呼用户外,一个值班员电路只能同时接入一个电话电路以保证通话的保密性和不受干扰。组呼用户也不能和其它非组呼用户同时接入一个值班员电路。为了降低干扰,当主、助值班员有一人通话时,第二个用户呼入,振铃响度缩减为二分之一。当主、助值班员均通话时,第三用户呼入只灯亮,铃不响。

详情

CZH型电话机集中机(小总机)的大修、改造、升级服务

我公司提供老旧设备的大修、改造、升级服务,并可为企业的技术革新提供技术协助。欢迎把贵厂、贵处设备存在的问题告诉我们,只要是我们的技术力量所包括的范围,将竭力为您解决。

1、CZH型电话机集中机(小总机):可提供大修、改造、升级服务,根据用户设备可留用部分的多少,一般按目标成品50% 的行业惯例收取费用。

2、新产品开发,技术革新协助:保本收费。创新,实用价值高的项目不但不收费,还会给客户 一定的酬谢。

共总电话机

一、简介

共总电话机实际上就是一个单门小总机,相当于总机上的一个共总用户。使用时,经外线和一个共电电话组成通话电路。当本机摘机时既向外线送出铃流,对方共总电话摘机,自动截铃进入通话状态;反之共总电话摘机时,本机响铃,摘机后进入通话状态。
二、设计目的

代替磁石电话机,完成两个需要经常联系工作的地方的通讯联系。最大优点是外线简单,只在两地拉一条电话线即可,而不用和自动电话机一样,需要把两只电话的外线都接至交换机才行,因此也有其不可替代的优势。
三、电源

使用6V稳压电源。备用电源:甲电池4节或6V蓄电池。
